詳情介紹:
　　產(chǎn)品名稱：環(huán)氧抗靜電耐油面漆
　　漆膜顏色：灰色
　　包裝規(guī)格：20 +5kg/組
　　混合比例：4:1
　　主要用途：原油、石油、成品油防腐
　　推薦膜厚：300微米
　　環(huán)氧抗靜電耐油面漆是標(biāo)榜涂料專用于原油領(lǐng)域的防腐涂料，該漆具有非常好的耐原油、成品油、耐酸堿、耐凍融等特性。
　　原油即石油，稱直接從油井中開采出來未加工的石油為原油，由不同的碳?xì)浠衔锘旌隙?，主要成分是烷烴，石油中還含有硫、氧、氮、磷、釩等元素。不同產(chǎn)區(qū)和不同地層開采的原油，物理性質(zhì)差別很大，含有不同含量的酸或堿。
　　石油防腐專用漆與普通防腐涂料特性不同，需要應(yīng)對更多更惡劣的腐蝕介質(zhì)。標(biāo)榜涂料研發(fā)的環(huán)氧抗靜電耐油面漆主要應(yīng)用于盛裝或輸送原油的儲罐、管道和車輛等。

防腐特性	耐酸堿性
環(huán)氧抗靜電耐油面漆具有非常好的耐原油特性，抵抗各類酸堿雜質(zhì)的腐蝕，對基材保護性優(yōu)異	漆膜耐酸堿性較強，不起泡、不脫落、防腐層完整
耐凍融性	耐油污水
涂層可耐凍融循環(huán)，5次，漆膜完好	環(huán)氧抗靜電耐油面漆耐油污水性達到1000小時以上

　　技術(shù)要求

項目	指標(biāo)
固體分	92.30%
流掛	675μm
極限流掛	500μm
干燥時間	表干：1.5h，半硬：3.5h
混合使用期	6小時（23±2℃）
體積固體分	86.80%
有機揮發(fā)物VOC含量	115g/L
耐沖擊實驗	45kg·cm
耐彎曲實驗	3mm
漆膜硬度	4H
附著力（劃格法）	0級

　　其他性能檢測

耐熱油水1800小時	耐10%硫酸	耐10%氫氧化鈉

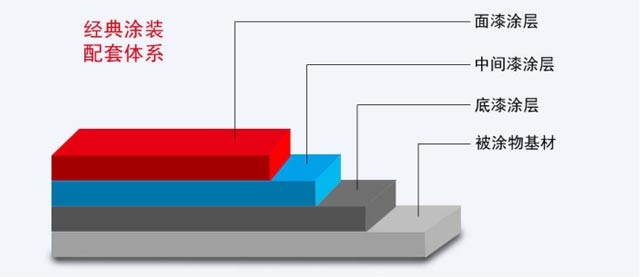

　　配套體系

　　環(huán)氧抗靜電耐油面漆可采用無氣噴涂和輥涂施工，要求涂裝膜厚至少在300微米以上。
　　原油防腐：環(huán)氧抗靜電耐油面漆，涂裝膜厚100*3，總膜厚300微米
　　成品油防腐：環(huán)氧抗靜電耐油面漆，涂裝膜厚100*3，總膜厚300微米
　　主要用途
　　環(huán)氧抗靜電耐油面漆專用于耐原油、石油、成品油等防護涂裝，用于輸油管道、原油儲罐、管道內(nèi)部防腐、運輸車輛保護。
　　施工工藝
　　表面處理
　　被涂基材必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采用拋丸噴砂方法達到標(biāo)準(zhǔn)sa2.5級也可手工除銹達到標(biāo)準(zhǔn)st3級，粗糙度達30～70μm；施工時攪拌均勻，不得有沉淀、色差等現(xiàn)象。
　　施工方法
　　導(dǎo)環(huán)氧抗靜電耐油面漆推薦采用高壓無氣噴涂，施工膜厚達到300微米，保證良好的涂裝質(zhì)量。
　　施工完畢后，需要確保漆膜完全干燥，一般為7天以上干燥期，之后方可盛裝石油等介質(zhì)。
